При поломке крана на кухне или в ванной приходится вызывать слесаря. Не все знают, как разобрать однорычажный смеситель, и тем более – как его отремонтировать. На самом деле современное устройство настолько простое, что в нем разберется даже школьник.
Разобрать педальный смеситель очень просто.
Разновидности педальных приборов
Стремительно теряющие популярность «елочки» и настенные конструкции вытесняются практичными и стильными приборами. Лидером среди аналогов стал джойстиковый (однорычажный) смеситель, где клавиша одновременно является регулятором напора и температуры воды.
Металлические, керамические или пластиковые устройства можно разделить на две категории – шаровые и картриджевые. Цена их примерно одинакова.
Устройство шаровое
Конструкция смесителя с шариком.
Основной элемент – стальной шарик, расположенный в корпусе. В нем проделаны три отверстия, для прохода горячей, холодной и комбинированной воды.
Полый внутри шар называют смесительной камерой, так как именно в нем горячая вода соединяется с холодной.
Регулятор плотно пригнан к резиновым уплотнителям, называемым седлами.
Продуманная конструкция корпуса способствует эффективной работе смесителя.
Управление осуществляется рычагом, двигающим шар. Совпадение отверстий делает поток воды большим или меньшим.
Аналог с картриджем
На фото устройство прибора с картриджем.
Данное устройство однорычажного смесителя отличает наличие двух керамических пластин.
В нижней части диска (картриджа) расположены три отверстия для прохода воды, в верхней части жидкость смешивается.
Когда джойстик меняет положение, одно отверстие в нижней пластине совмещается с камерой смешения вверху диска.
Плавное движение рычага обеспечивает особая смазка на силиконовой основе.
Обратите внимание! Кусочки окалины нередко застревают внутри устройства, что приводит к заеданию или поломке. Предотвратить это сможет специальный фильтр. Инструкция рекомендует установить его одновременно со смесителем.
Ремонт приборов
Перед починкой не помешает выяснить, насколько серьезна проблема. Если вода хлещет с напором из одного или нескольких мест, скорее всего, придется заменить всю конструкцию на новую.

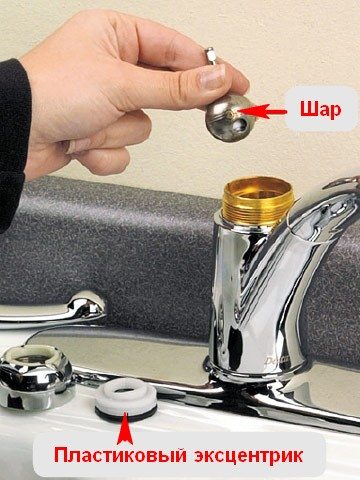

Разборка шарового устройства
Демонтаж шарового устройства.
Для работы приготовьте следующее.
Разводной ключ или набор ключей разных размеров.
Отвертку.
Паклю или уплотнительную ленту.
Кусочки резины.
Сухую тряпку.
Стоит отметить, что ремонт однорычажного смесителя своими руками целесообразен только при мелких неполадках (ослабление напора, засорение, течь).
Выкрутите фильтрующую сетку на конце гусака смесителя. Промойте ее проточной водой, мелкие фракции удалятся. Зачастую достаточно этого действия, чтобы напор стал сильнее.
Если планируется разборка, первоначально перекройте подачу воды в кран.
Аккуратно снимите пластиковую заглушку с сине-красным указателем. Под ней увидите винт, который нужно выкрутить отверткой.
Снимите рычаг, затем вытащите шарик. Все детали промойте водой, счищая накипь.
Осмотрите прокладки из резины, вероятно, их придется заменить, вырезав новые по шаблону от износившихся.
Собирайте все в обратной последовательности, не забыв затянуть уплотнители гайкой из пластмассы.
По окончании включите подачу воды и проверьте выполненную работу на качество.
Случай с дисковым приспособлением
Замена картриджа.
В данной разновидности чаще всего ломаются пластины в гильзе корпуса.
Значит, ремонт крана однорычажного смесителя заключается в замене вышедшего из строя картриджа.
Отверткой подцепите декоративную заглушку и снимите ее.
Гаечным ключом открутите винт, соединяющий джойстик и регулирующий шток.
Снимите с крана ручку, затем выкрутите керамическую гайку, далее – зажимную. Последняя расположена на верхней пластинке.
Гайка из керамики обычно скручивается вручную без усилий. Гайка зажимная снабжена маленькими углублениями, повредить которые нежелательно.
Осторожно вытащите диск из корпуса и осмотрите его на повреждения.
Новую деталь установите на место и закрутите удерживающую диск гайку.
Оденьте рычаг, вкрутите винт и вставьте декоративные заглушки.
Обратите внимание! Идите за покупкой нового картриджа со снятым старым. Дело в том, что детали выпускаются с разными диаметрами отверстий (30 или 40 мм). Фиксаторы нижней пластины также могут различаться. По принесенному вами образцу продавец сразу же подберет копию с нужными размерами.

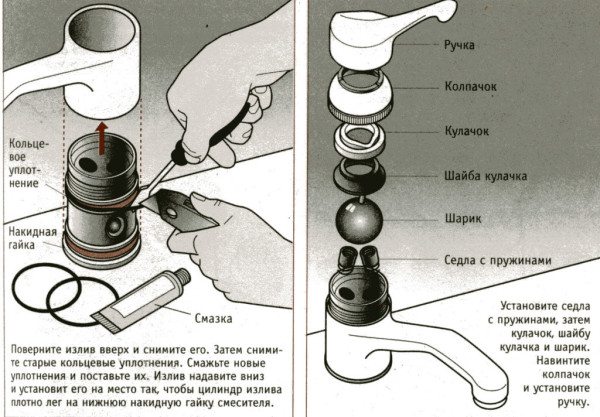

Замена уплотнителей в шаровом кране
Так меняются уплотнители.
Протекание крана зачастую происходит из-за износа уплотнителей. С неполадкой можно справиться без посторонней помощи, разобрав систему и заменив прокладки.
Перед тем как разобрать смеситель однорычажный в ванной, приготовьте отвертку и разводной ключ.
Открутите винт и отделите рычаг от корпуса.
Свинтите все детали по порядку, запомнив последовательность.
Извлеките шарик и снимите уплотнительные кольца с основы.
Замените резиновые прокладки, заодно промыв или протерев все детали, сняв с них налет.
Уплотнители зафиксируйте пластмассовой гайкой и вставьте шар на место.
Верните рычаг на прежнее место, привинтив винтом, вставьте декоративную заглушку.
Проверьте кран на работоспособность, если все проделано верно, вода подтекать не будет. (См. также статью Как заделать течь в трубе: особенности.)
Достоинства оборудования с одним рычагом
Отремонтировать текущий смеситель можно очень быстро.
Все гениальное – просто, в данном случае мы можем увидеть подтверждение этой истине.
Вот ряд преимуществ, способствующих нарастанию популярности смесителей с ручкой:
Эстетически привлекательный внешний вид. Стильный дизайн украсит любой интерьер.
Практичность и удобное управление. Теперь не нужно скользить по вентилям намыленными руками, воду можно открыть даже локтем.
Моментальная регуляция температуры потока и напора одним движением.
Сроки эксплуатации на порядок дольше устаревших аналогов, в том числе благодаря современным материалам и продуманной конструкции.
Максимальная простота разборки-сборки и починки. Устранить незначительные проблемы хозяин способен самостоятельно.
Недостатки педальных смесителей
При всех плюсах, и тут найдется ложка дегтя.
Особенно много нареканий возникает у купивших дешевое устройство второпях или у случайных продавцов.
Часто истираются резиновые уплотнители. В среднем, их рекомендуется менять раз в полтора-два года.
Нередки случаи забивания притертых элементов песком или ржавчиной. Препятствует этому специальный фильтр, его желательно установить сразу же, в паре со смесителем.
Дешевое оборудование огорчает хозяев плохой настройкой температуры воды. Это происходит по причине малого угла настройки. Брендовые модели солидных фирм снабжены широким настроечным углом, и легко подстраивают температуру потока.
Вывод
В подавляющем большинстве случаев требует регулярного ремонта некачественная или бракованная продукция. Но и самый дорогой смеситель может огорчить, поэтому не помешает понять, как он устроен. Самостоятельная починка выгоднее ожидания и оплаты услуг сантехника.
Справиться с разборкой сантехнического прибора поможет видео в этой статье.
