Блочная комплектная трансформаторная подстанция (БКТП) — ключевое звено в системах электроснабжения промышленных объектов, жилых комплексов и инфраструктурных проектов. Грамотный монтаж обеспечивает надёжность энергоснабжения, минимизирует риски аварий и продлевает срок службы оборудования. Рассмотрим детально все этапы установки — от подготовки площадки до ввода в эксплуатацию.
Что такое БКТП и где она применяется
Если подробнее, то БКТП представляет собой модульную конструкцию, включающую трансформаторы, распределительные устройства, системы защиты и автоматики. Всё оборудование поставляется в готовом виде — в бетонных или металлических блоках. Это сокращает сроки монтажа и упрощает логистику.
Основные сферы применения БКТП:
- промышленные предприятия — для питания цехов, складов и вспомогательных зданий;
- жилые микрорайоны — обеспечение электроэнергией многоквартирных домов;
- объекты инфраструктуры — больницы, школы, торговые центры;
- строительные площадки — временное электроснабжение техники и освещения;
- сельскохозяйственные комплексы — питание ферм, зернохранилищ, перерабатывающих цехов.
Преимущества использования БКТП очевидны: высокая заводская готовность, компактность, возможность расширения за счёт добавления блоков, устойчивость к внешним воздействиям.
Подготовка к монтажу: ключевые этапы
Успешный монтаж начинается с тщательной подготовки. Ошибки на этом этапе могут привести к задержкам, дополнительным затратам и нарушению норм безопасности.
Разработка проектной документации
Проект должен включать:
- схему подключения к сети;
- расчёт нагрузок и выбор мощности трансформаторов;
- планы размещения оборудования и кабельных трасс;
- меры по заземлению и молниезащите;
- требования к фундаменту и ограждению.
Документация согласовывается с энергоснабжающей организацией и контролирующими органами.
Выбор и подготовка площадки
Площадка для монтажа должна соответствовать следующим требованиям:
- ровная поверхность с уклоном для отвода воды;
- доступ для тяжёлой техники при доставке блоков;
- расстояние от жилых зданий и коммуникаций согласно нормативам;
- наличие подъездных путей для обслуживания.
На этапе подготовки убирают мусор, выравнивают грунт и при необходимости устраивают дренаж.
Закупка материалов и оборудования
Помимо самой БКТП, потребуются:
- материалы для фундамента (бетон, арматура);
- кабели и муфты для подключения;
- элементы заземления (полосы, электроды);
- ограждение и знаки безопасности;
- инструменты и спецодежда для монтажников.
Важно проверить сертификаты качества на все компоненты и убедиться, что они соответствуют проекту.
Этапы монтажа БКТП
Процесс установки можно разделить на несколько последовательных шагов. Каждый требует строгого соблюдения технологии и норм ПУЭ (Правил устройства электроустановок).
Устройство фундамента
Фундамент обеспечивает устойчивость конструкции и защищает оборудование от влаги. Варианты исполнения:
- монолитная бетонная плита — подходит для слабых грунтов;
- ленточный фундамент — при плотной почве и небольших нагрузках;
- свайное основание — на участках с высоким уровнем грунтовых вод.
Глубина заложения и марка бетона рассчитываются исходя из массы блоков и условий площадки. После заливки фундаменту дают набрать прочность (обычно 2–3 недели).

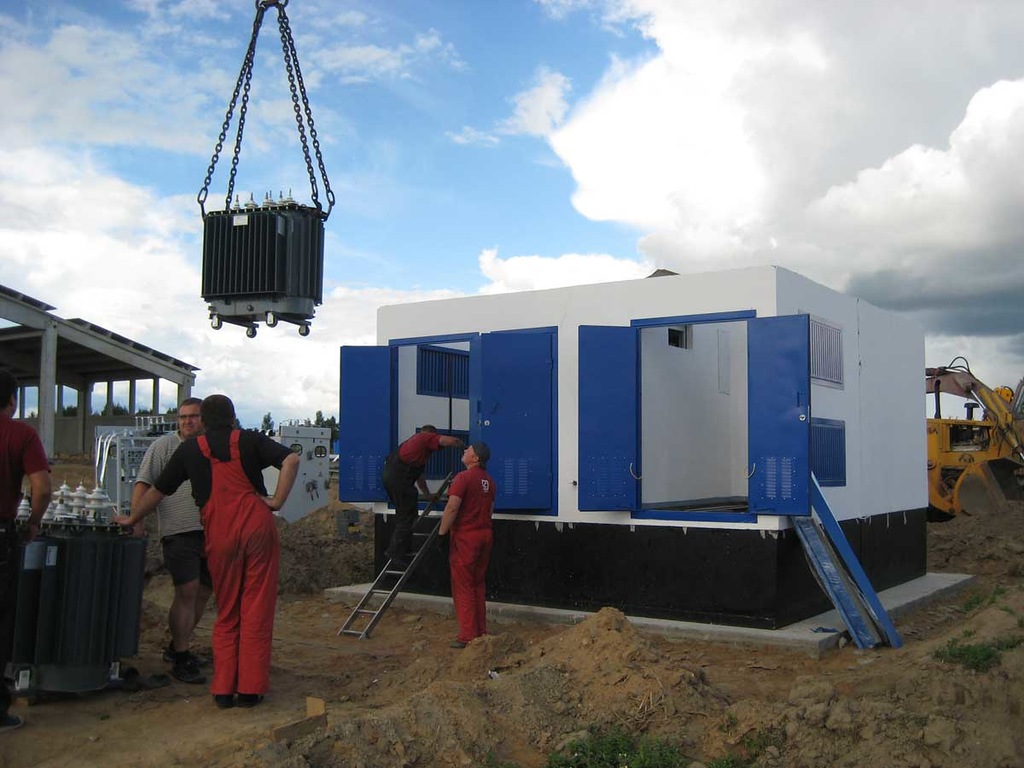

Установка блоков БКТП
Блоки доставляют на площадку автотранспортом и устанавливают краном. Порядок действий:
- проверка целостности блоков после транспортировки;
- выравнивание по уровню с допуском не более 2 мм/м;
- соединение блоков между собой (болты, сварка);
- герметизация стыков огнестойкими материалами.
Особое внимание уделяют расположению дверей и технологических отверстий — они должны совпадать с проектными отметками.
Монтаж электрооборудования
Внутри блоков размещают:
- трансформаторы — фиксируют на виброизоляционных опорах;
- распределительные шкафы — крепят к стенам или полу;
- автоматику и защиту — настраивают согласно схеме;
- кабельные линии — прокладывают в лотках или трубах.
Все соединения проверяют на затяжку контактов и отсутствие повреждений изоляции.
Подключение к сети и заземление
Подключение выполняют квалифицированные электромонтажники. Этапы:
- подведение питающих кабелей от ЛЭП или распределительного пункта;
- монтаж шин и разъединителей;
- устройство контура заземления — электроды забивают в грунт и соединяют полосой;
- проверка сопротивления заземления (норма — не более 4 Ом).
Кабели маркируют и фиксируют, чтобы исключить путаницу при обслуживании.
Пусконаладочные работы и ввод в эксплуатацию
Перед запуском БКТП тестируют все системы. Это гарантирует безопасную работу и выявляет скрытые дефекты.
Проверка изоляции и контактных соединений
Используют мегаомметр для измерения сопротивления изоляции кабелей и обмоток трансформаторов. Нормы:
- для высоковольтных цепей — не менее 1000 МОм;
- для низковольтных — не менее 0,5 МОм.
Контакты осматривают на наличие перегрева, окислений и механических повреждений.
Испытание защитных устройств
Проверяют:
- автоматические выключатели — на срабатывание при перегрузках;
- реле защиты — на корректность настроек;
- систему АВР (автоматического ввода резерва) — на переключение между источниками.
Тестирование проводят на пониженных параметрах, постепенно увеличивая нагрузку.
Пробный пуск и настройка
Последовательность действий:
- подача напряжения на холостом ходу (без нагрузки);
- контроль показаний приборов (напряжение, ток, частота);
- постепенное подключение потребителей;
- фиксация параметров работы в разных режимах.
При отсутствии отклонений составляют акт ввода в эксплуатацию и передают документацию заказчику.
Меры безопасности при монтаже
Работа с электрооборудованием требует строгого соблюдения правил. Основные требования:
- допуск персонала — только с соответствующей группой по электробезопасности;
- использование СИЗ (диэлектрические перчатки, каски, обувь);
- отключение питания перед любыми работами на токоведущих частях;
- установка ограждений и предупредительных знаков;
- контроль за состоянием инструментов и приспособлений.
Ответственный за монтаж обязан провести инструктаж и проверить готовность бригады.
Типичные ошибки и как их избежать
Ошибки на этапе монтажа могут привести к авариям и простоям. Распространённые проблемы:
- неправильный расчёт фундамента — вызывает перекосы и трещины в блоках;
- слабая затяжка контактов — приводит к перегреву и выходу из строя оборудования;
- нарушение норм заземления — повышает риск поражения током;
- некачественная герметизация стыков — влага попадает внутрь блоков;
- отсутствие маркировки кабелей — усложняет обслуживание и ремонт.
Чтобы избежать этих ситуаций, важно:
- следовать проектной документации;
- использовать сертифицированные материалы;
- привлекать опытных специалистов;
- проводить поэтапный контроль качества.
Грамотный монтаж БКТП — залог стабильной работы энергосистемы. Соблюдение технологии, внимание к деталям и профессионализм исполнителей позволяют создать надёжную инфраструктуру, которая прослужит долгие годы.
