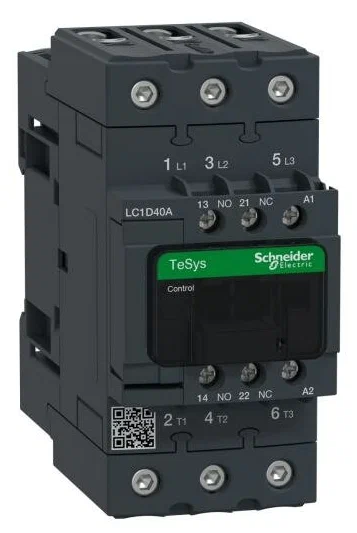

Контактор LC1D40AM7 от Schneider Electric — это профессиональное коммутационное устройство, рассчитанное на интенсивную эксплуатацию в промышленных и коммерческих электроустановках. Оборудование востребовано в системах автоматизации, управления электродвигателями, коммутации осветительных и нагревательных цепей. Его выбирают за сочетание высокой коммутационной способности, продуманной конструкции и совместимости с широким спектром аксессуаров. Для инженера или технического специалиста такой контактор — не просто элемент схемы, а инструмент, который напрямую влияет на стабильность работы оборудования, безопасность персонала и снижение эксплуатационных рисков. Надёжность устройства подтверждается многолетней практикой применения на объектах разного масштаба — от локальных щитов до крупных распределительных систем.
Модель LC1D40AM7 https://pro-automatika.ru/kontaktory-se/kontaktor-lc1d40am7-schneider-electric/ относится к популярной серии TeSys D, которая проектировалась с учётом требований к долговечности и удобству монтажа. В условиях реального производства, где оборудование подвергается вибрациям, перепадам температур и частым циклам включения-выключения, именно эти характеристики становятся определяющими. Контактор рассчитан на номинальный ток 40 А, что делает его оптимальным решением для управления асинхронными электродвигателями средней мощности, а также для коммутации резистивных и индуктивных нагрузок. При этом конструктив устройства позволяет интегрировать его в типовые щиты без доработки посадочных мест, а унифицированные аксессуары упрощают расширение функционала под конкретные задачи.
Технические характеристики: ключевые параметры для проектирования
При выборе контактора проектировщик опирается на набор параметров, которые определяют его применимость в конкретной схеме. У модели LC1D40AM7 эти характеристики подобраны так, чтобы обеспечить баланс между производительностью, безопасностью и удобством эксплуатации. Важно учитывать не только номинальные значения, но и предельные режимы работы, поскольку именно в них проявляется реальная надёжность оборудования.
- Номинальный рабочий ток (AC-3, 400 В) — 40 А: позволяет управлять электродвигателями мощностью до 18,5–22 кВт в зависимости от условий эксплуатации.
- Номинальное напряжение катушки управления — 220–240 В AC: стандартная величина, упрощающая подбор источников питания и совместимость с типовыми схемами автоматики.
- Количество главных контактов — 3NO (три нормально открытых): классическая конфигурация для трёхфазных цепей, обеспечивающая одновременную коммутацию всех фаз.
- Механическая и электрическая износостойкость — десятки миллионов циклов: показатель, гарантирующий длительный срок службы при частых коммутациях.
- Степень защиты — IP20: исполнение для установки внутри шкафов, где устройство защищено от прямого контакта с токоведущими частями и крупных частиц.
- Диапазон рабочих температур — от −5 до +55 °C: позволяет эксплуатировать контактор в отапливаемых помещениях и большинстве климатических зон без дополнительных мер термостабилизации.
Эти параметры делают LC1D40AM7 универсальным решением для типовых задач. При этом важно помнить, что выбор контактора всегда должен учитывать не только номинал, но и характер нагрузки: пусковые токи электродвигателей, коэффициент мощности, частоту включений и условия окружающей среды. Производитель предоставляет подробные таблицы применения, которые помогают корректно подобрать устройство под конкретный режим работы.
Преимущества конструкции и особенности эксплуатации
Конструктивные решения, заложенные в серию TeSys D, направлены на повышение удобства монтажа, обслуживания и безопасности. Для монтажников и наладчиков это означает сокращение времени на сборку щита и снижение вероятности ошибок при подключении. Для эксплуатирующей организации — уменьшение простоев и затрат на техническое обслуживание.
- Унифицированный монтаж на DIN-рейку или панель: позволяет гибко выбирать способ установки в зависимости от конструкции шкафа и требований проекта.
- Быстросъёмные клеммы и чёткая маркировка: упрощают подключение проводов и снижают риск неправильного монтажа, что особенно важно при работе в условиях ограниченного времени.
- Совместимость с широким ассортиментом аксессуаров: дополнительные контакты, ограничители перенапряжений, механические блокировки и приставки выдержки времени позволяют адаптировать контактор под сложные схемы управления без замены основного устройства.
- Встроенная система гашения дуги: повышает безопасность персонала и снижает износ контактов при коммутации индуктивных нагрузок, таких как электродвигатели и соленоиды.
- Чёткая индикация состояния: визуальный контроль положения контактов и срабатывания катушки упрощает диагностику неисправностей и плановые осмотры.
Эксплуатация контактора предполагает соблюдение базовых правил: регулярный осмотр контактных групп, контроль затяжки винтовых соединений, проверку состояния катушки и отсутствие следов перегрева. При соблюдении этих требований устройство демонстрирует высокую надёжность и длительный срок службы даже в тяжёлых режимах работы.
Типичные области применения и примеры схем
LC1D40AM7 применяется в самых разных отраслях, где требуется надёжная коммутация силовых цепей. Универсальность модели позволяет использовать её как в простых схемах прямого пуска, так и в сложных системах с дополнительными функциями защиты и автоматизации. Ниже приведены наиболее распространённые сценарии использования, которые отражают реальный опыт внедрения оборудования.
- Прямой пуск асинхронных электродвигателей: классическая схема, где контактор выполняет функцию включения и отключения двигателя, а тепловое реле обеспечивает защиту от перегрузки.
- Управление вентиляционными и насосными установками: в таких системах важна надёжность коммутации и устойчивость к частым включениям, что полностью соответствует характеристикам LC1D40AM7.
- Коммутация нагревательных элементов: резистивные нагрузки требуют стабильной работы контактов без искрения и перегрева, что обеспечивается конструкцией устройства.
- Включение и отключение осветительных цепей большой мощности: контактор позволяет централизованно управлять освещением на крупных объектах, снижая нагрузку на коммутационные аппараты в распределительных щитах.
- Интеграция в системы диспетчеризации и автоматизации: благодаря совместимости с дополнительными контактами и модулями управления, контактор легко встраивается в схемы с удалённым контролем и мониторингом состояния.
На практике выбор контактора часто определяется не только электрическими параметрами, но и требованиями к интеграции в существующую систему. Например, при модернизации старого щита важно сохранить габариты и способ крепления, чтобы избежать переделки монтажной панели. В таких случаях серия TeSys D оказывается особенно удобной благодаря унификации размеров и аксессуаров.
Совместимость и расширение функционала
Одним из ключевых достоинств LC1D40AM7 является возможность гибкого расширения функционала за счёт дополнительных модулей. Это позволяет адаптировать базовое устройство под специфические требования проекта без необходимости замены контактора на более сложную модель. Такой подход снижает капитальные затраты и упрощает логистику комплектующих.
К контактору можно подключить:
- Дополнительные контактные блоки (фронтальные и боковые) для увеличения количества вспомогательных контактов в схеме управления.
- Ограничители перенапряжений (варисторы или RC-цепи) для защиты катушки управления от импульсных помех и выбросов напряжения.
- Механические блокировки для предотвращения одновременного включения двух контакторов в реверсивных схемах.
- Приставки выдержки времени для реализации функций задержки включения или отключения, что полезно в каскадных схемах пуска и технологических процессах.
- Тепловые реле перегрузки для защиты электродвигателей от длительных перегрузок и обрыва фазы.
Такая модульность делает LC1D40AM7 не просто коммутационным аппаратом, а полноценным элементом автоматизированной системы. При проектировании важно заранее предусмотреть тип и количество аксессуаров, чтобы обеспечить корректную работу всей схемы и удобство последующего обслуживания.
Практические рекомендации по выбору и установке
Чтобы контактор служил долго и надёжно, важно соблюдать правила выбора и монтажа, основанные на технических требованиях и опыте эксплуатации. Даже самое качественное оборудование может выйти из строя при неправильном применении или нарушении условий установки. Ниже приведены рекомендации, которые помогут избежать типичных ошибок и обеспечить стабильную работу устройства.
- Учитывайте пусковые токи нагрузки: для электродвигателей номинальный ток контактора должен соответствовать режиму AC-3 и иметь запас по коммутационной способности.
- Проверяйте соответствие напряжения катушки управления: ошибка в выборе катушки приведёт к неработоспособности схемы или повреждению устройства.
- Обеспечьте правильный монтаж: контактор должен быть установлен на ровной поверхности, без перекосов, с надёжным креплением и достаточным охлаждением.
- Соблюдайте момент затяжки клемм: недостаточная затяжка вызывает нагрев контактов, а избыточная — повреждение клеммной колодки.
- Предусмотрите защиту от внешних воздействий: при установке вне щита используйте оболочки с соответствующей степенью защиты, чтобы исключить попадание пыли и влаги.
Следование этим рекомендациям позволяет минимизировать риски отказов и продлить срок службы оборудования. Кроме того, правильная установка упрощает последующее обслуживание и диагностику, что особенно важно для объектов с жёсткими требованиями к бесперебойности электроснабжения.
