Промышленные предприятия ежедневно сталкиваются с проблемой износа трубопроводов, по которым транспортируются абразивные смеси, агрессивные химические вещества или пульпы с твёрдыми включениями. Обычная стальная труба в таких условиях разрушается за считанные месяцы, а иногда и недели, что приводит к аварийным остановкам, дорогостоящему ремонту и серьёзным финансовым потерям. Решением, которое позволяет продлить срок службы трубопроводных систем в разы, становится футерование полиуретаном тут — технология, сочетающая механическую прочность металла с исключительной износостойкостью эластомера. Эта статья подробно раскрывает, что представляет собой футерованный полиуретаном трубопровод, какие преимущества он даёт, где применяется и на что обращать внимание при выборе и монтаже таких систем.

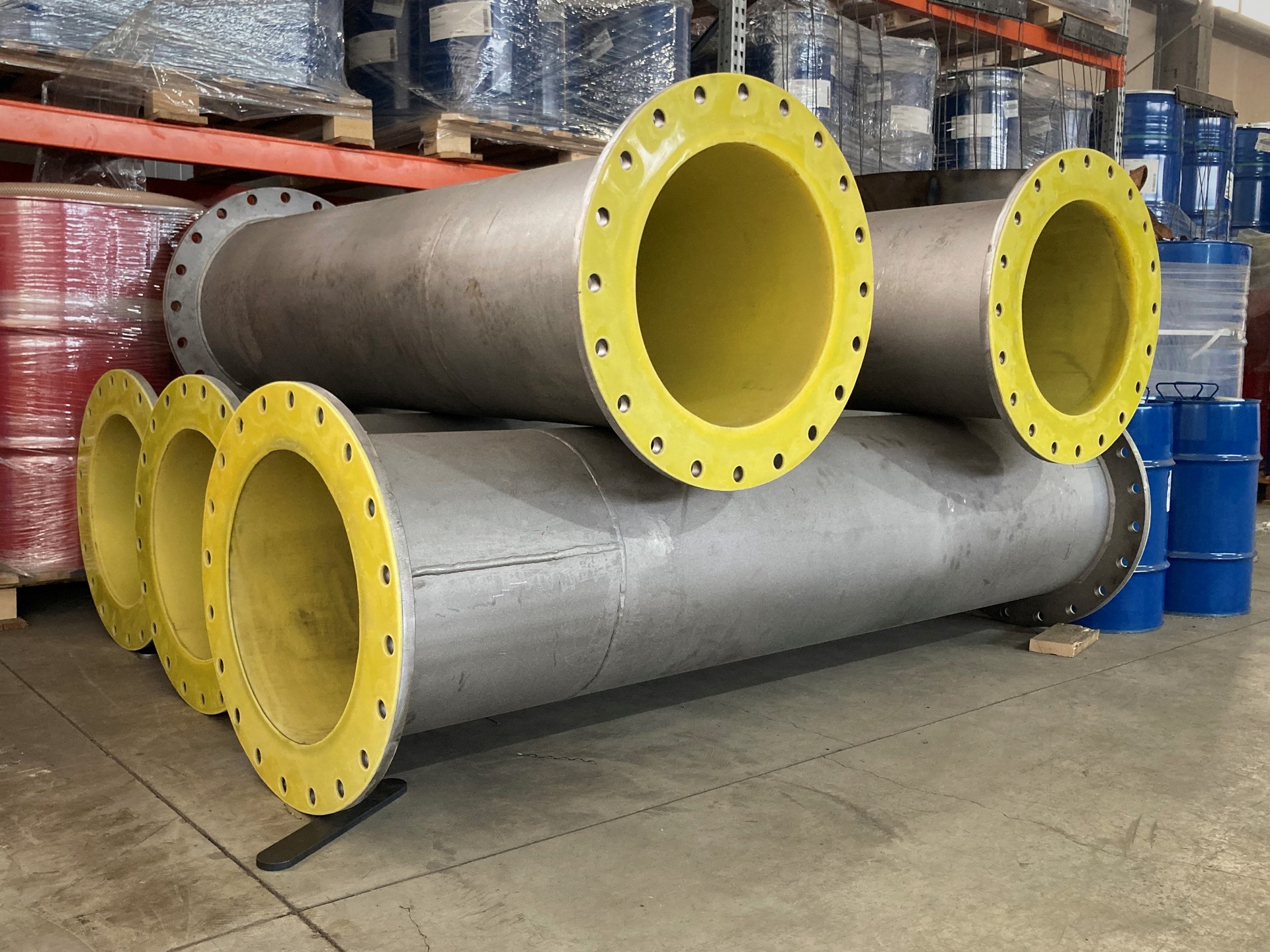

Что представляет собой футерование полиуретаном и зачем оно нужно
Футерование — это процесс нанесения защитного слоя на внутреннюю поверхность трубы. В случае с полиуретаном речь идёт о специальном эластомере, который образует прочное, эластичное и химически стойкое покрытие. Полиуретан обладает уникальным сочетанием свойств: он выдерживает ударные нагрузки, не растрескивается при деформации трубы, устойчив к истиранию и воздействию многих агрессивных сред. Именно это делает его востребованным в отраслях, где обычные покрытия (эпоксидные, резиновые, стеклоэмалевые) быстро выходят из строя.
Основная задача футерования — создать барьер между транспортируемой средой и металлической стенкой трубы. Без такого барьера сталь подвергается коррозии, эрозии и абразивному износу. Полиуретановый слой принимает на себя все разрушительные воздействия, сохраняя целостность металлического каркаса. В результате срок службы трубопровода увеличивается в несколько раз, а затраты на ремонт и простои сокращаются.
Важно понимать, что футерование полиуретаном — это не просто нанесение краски или лака. Это технологический процесс, требующий специального оборудования, подготовки поверхности и контроля качества. Толщина покрытия может варьироваться от нескольких миллиметров до нескольких сантиметров в зависимости от условий эксплуатации. Чем выше абразивность среды и скорость потока, тем толще должен быть защитный слой.
Полиуретан для футерования бывает двух основных типов: на основе простых полиэфиров (полиэфирный) и на основе сложных полиэфиров (полиэстеровый). Первый отличается повышенной стойкостью к гидролизу и используется в водных средах, второй — лучшей устойчивостью к маслам и растворителям. Выбор конкретного типа зависит от химического состава транспортируемой среды и температурного режима.
- Защита от абразивного износа: полиуретан выдерживает воздействие песка, гравия, руды, шлама.
- Антикоррозионная защита: покрытие препятствует контакту металла с агрессивными веществами.
- Снижение гидравлического сопротивления: гладкая поверхность улучшает пропускную способность.
- Устойчивость к ударным нагрузкам: эластомер не растрескивается при деформации.
- Продление срока службы: трубопровод работает в разы дольше без ремонта.
Технология нанесения полиуретанового покрытия
Процесс футерования начинается с тщательной подготовки поверхности. Металлическая труба должна быть очищена от ржавчины, окалины, масляных загрязнений и старой краски. Для этого применяются дробеструйная обработка, пескоструй, химическое травление или механическая зачистка. Качество подготовки напрямую влияет на адгезию покрытия: если на поверхности останутся загрязнения, полиуретан отслоится, и защита перестанет работать.
После очистки наносится грунтовочный слой, который обеспечивает сцепление полиуретана с металлом. Затем следует основной слой футеровки. В зависимости от метода, полиуретан может наноситься методом центробежного литья, напыления, заливки или ручной укладки листов. Центробежное литьё позволяет получить равномерное покрытие по всей длине трубы, включая отводы и переходы. Напыление удобно для обработки сложных геометрических форм и больших диаметров.
После нанесения покрытие проходит процесс полимеризации. Время отверждения зависит от температуры, влажности и типа полиуретана. Некоторые составы отверждаются при комнатной температуре, другие требуют нагрева. Важно соблюдать технологический режим, иначе покрытие получится неоднородным, с пузырями и слабыми участками.
Контроль качества включает визуальный осмотр, измерение толщины покрытия, проверку на адгезию и дефектоскопию. Иногда проводится гидравлическое испытание, чтобы убедиться в герметичности. Только после успешного прохождения всех проверок труба считается готовой к эксплуатации.
Стоит отметить, что футерование можно выполнять как на новом трубопроводе, так и на уже бывшем в эксплуатации. Во втором случае требуется более тщательная подготовка, так как старые трубы часто имеют неровности, коррозионные язвы и остатки предыдущих покрытий. Если износ металла слишком велик, футерование может быть нецелесообразным — в таких случаях трубу лучше заменить.
- Очистка поверхности: дробеструй, пескоструй, травление, зачистка.
- Грунтование: нанесение адгезионного слоя.
- Основное покрытие: центробежное литьё, напыление, заливка.
- Полимеризация: отверждение при заданной температуре и влажности.
- Контроль качества: толщинометрия, адгезия, дефектоскопия, испытания.
Преимущества полиуретановой футеровки перед альтернативами
На рынке существует несколько видов защитных покрытий для трубопроводов: резиновые, эпоксидные, стеклоэмалевые, керамические. Каждое из них имеет свои сильные и слабые стороны. Полиуретан выгодно отличается сочетанием износостойкости, эластичности и химической стойкости.
Резиновые покрытия хорошо работают в водных средах и при умеренных температурах, но быстрее изнашиваются при контакте с острыми абразивными частицами. Эпоксидные покрытия твёрдые и химически стойкие, но хрупкие: при деформации трубы или ударной нагрузке они растрескиваются. Стеклоэмаль устойчива к коррозии, но чувствительна к механическим повреждениям и плохо переносит перепады температур. Керамика обладает высокой твёрдостью, но дорога и сложна в нанесении.
Полиуретан сочетает лучшие качества этих материалов. Он эластичен, как резина, но при этом значительно прочнее на истирание. Его адгезия к металлу выше, чем у многих альтернатив. Он выдерживает температуры от минус 40 до плюс 90 градусов (а специальные марки — до плюс 120). Химическая стойкость позволяет использовать его в контакте с кислотами, щелочами, солями и органическими растворителями.
Ещё одно важное преимущество — ремонтопригодность. Повреждённый участок полиуретанового покрытия можно восстановить без замены всей трубы. Для этого достаточно зачистить дефект и нанести новый слой полиуретана. Это снижает затраты на обслуживание и сокращает простои.
Экономическая эффективность также говорит в пользу полиуретана. Хотя первоначальные вложения выше, чем при использовании обычных стальных труб, срок службы увеличивается в 3–10 раз. За этот период экономия на ремонтах, заменах и потерях от простоев многократно перекрывает разницу в цене.
- Высокая износостойкость: превосходит резину и эпоксидные покрытия.
- Эластичность: не трескается при деформации и ударах.
- Химическая стойкость: работает с кислотами, щелочами, солями.
- Температурный диапазон: от минус 40 до плюс 120 градусов.
- Ремонтопригодность: локальное восстановление без замены трубы.
- Экономия: долгий срок службы окупает первоначальные затраты.
Области применения футерованных трубопроводов
Футерованные полиуретаном трубы востребованы в самых разных отраслях, где приходится иметь дело с агрессивными и абразивными средами. Горнодобывающая промышленность использует их для транспортировки пульпы, рудных концентратов, хвостов обогащения. В металлургии такие трубопроводы применяются для подачи шламов, кислот и растворов. Химическая промышленность ценит их за стойкость к агрессивным реагентам.
В энергетике футерованные трубы используются для систем золошлакоудаления, водоподготовки и охлаждения. На цементных заводах они транспортируют абразивные смеси и пыль. В нефтегазовой отрасли — для перекачки пластовых вод, содержащих механические примеси и коррозионно-активные компоненты.
Пищевая промышленность тоже применяет полиуретановые покрытия, но с использованием специальных марок, допущенных к контакту с пищевыми продуктами. Такие трубы устойчивы к мойке, дезинфекции и не выделяют вредных веществ.
В коммунальном хозяйстве футерованные трубы используются для канализационных систем, где агрессивные стоки и абразивные включения быстро разрушают обычный бетон и сталь. В судостроении — для трубопроводов, работающих в морской воде.
Отдельно стоит упомянуть горно-обогатительные комбинаты, где футерованные трубы являются стандартом для гидротранспорта. Без них эксплуатация обогатительных фабрик была бы экономически невыгодной из-за постоянных замен и ремонтов.
- Горнодобыча: пульпа, рудные концентраты, хвосты.
- Металлургия: шламы, кислоты, растворы.
- Химическая промышленность: агрессивные реагенты.
- Энергетика: золошлакоудаление, водоподготовка.
- Нефтегаз: пластовые воды, механические примеси.
- Пищевая промышленность: специальные пищевые марки.
- Коммунальное хозяйство: канализационные стоки.
Критерии выбора футерованного трубопровода
При выборе футерованной трубы важно учитывать множество факторов, чтобы покрытие прослужило долго и не разрушилось в первый же месяц. Первый критерий — химический состав транспортируемой среды. Кислоты, щёлочи, соли, органические растворители по-разному воздействуют на разные типы полиуретана. Необходимо подбирать марку, устойчивую именно к вашей среде.
Второй критерий — абразивность. Если среда содержит твёрдые частицы (песок, руда, шлак), толщина покрытия должна быть увеличена. Также важна форма частиц: острые угловатые частицы изнашивают покрытие быстрее, чем округлые. Скорость потока тоже играет роль: чем выше скорость, тем интенсивнее эрозия.
Третий критерий — температура. Полиуретан имеет рабочий диапазон, и превышение его приводит к размягчению или охрупчиванию покрытия. Если среда горячая, нужны специальные термостойкие марки.
Четвёртый критерий — давление. Футерованные трубы должны выдерживать рабочее давление без деформации покрытия. При высоких давлениях требуется более толстая стенка трубы и более прочная адгезия.
Пятый критерий — диаметр и конфигурация. Футерование возможно для труб разного диаметра, но для малых диаметров есть ограничения по толщине покрытия. Отводы, тройники, переходы тоже могут быть футерованы, но это требует специальной технологии.
Шестой критерий — производитель. Надёжные поставщики предоставляют сертификаты, протоколы испытаний и гарантию. Дешёвые аналоги могут иметь скрытые дефекты, которые проявятся в эксплуатации.
- Химическая среда: подбор марки полиуретана под конкретные реагенты.
- Абразивность: толщина покрытия в зависимости от частиц и скорости.
- Температура: соблюдение рабочего диапазона.
- Давление: соответствие прочностных характеристик.
- Диаметр и конфигурация: возможность футерования отводов и переходов.
- Производитель: сертификаты, испытания, гарантия.
Монтаж и эксплуатация футерованных трубопроводов
Монтаж футерованных труб имеет свои особенности. При сварке нельзя допускать перегрева металла, так как высокая температура разрушает полиуретановое покрытие. Поэтому используются специальные методы соединения: фланцевые, раструбные, муфтовые. Если сварка необходима, применяются теплоотводящие вставки или сварка выполняется до нанесения футеровки.
При сборке важно не повредить покрытие механически. Нельзя волочить трубы по земле, бросать их, использовать ударный инструмент. Для подъёма применяются мягкие стропы. Места соединений герметизируются прокладками, устойчивыми к транспортируемой среде.
Эксплуатация требует регулярного контроля. Периодически проводится визуальный осмотр, измерение толщины покрытия, проверка на наличие трещин и отслоений. Если обнаружен дефект, его устраняют локальным ремонтом. Игнорирование мелких повреждений приводит к прогрессирующему разрушению покрытия и выходу трубы из строя.
Важно соблюдать режимы эксплуатации: не превышать давление и температуру, не допускать гидроударов, не использовать трубы для сред, на которые они не рассчитаны. При соблюдении этих условий футерованный трубопровод служит десятилетиями.
Промывка и очистка трубопровода тоже должны проводиться аккуратно. Агрессивные химические средства могут повредить полиуретан, поэтому используются только те составы, которые совместимы с покрытием. Механическая очистка скребками и ершами допустима, но без острых металлических щёток.
- Соединения: фланцевые, раструбные, муфтовые, сварка с теплоотводом.
- Аккуратность при монтаже: мягкие стропы, без ударов и волочения.
- Контроль: осмотр, толщинометрия, проверка трещин и отслоений.
- Режимы: соблюдение давления, температуры, защита от гидроударов.
- Очистка: совместимые химические составы, щадящая механика.
Ремонт и восстановление полиуретановой футеровки
Даже самое качественное покрытие со временем может повредиться. Причины бывают разные: механические удары, абразивный износ в локальных зонах, химическая атака, ошибки при монтаже. Важно вовремя обнаружить дефект и устранить его, пока разрушение не распространилось на большой участок.
Локальный ремонт включает несколько этапов. Сначала повреждённый участок очищается от грязи и рыхлого полиуретана. Затем поверхность обрабатывается праймером для улучшения адгезии. После этого наносится новый слой полиуретана, который полимеризуется при заданных условиях. Иногда требуется нагрев или использование специальных катализаторов.
Если повреждения обширные, может потребоваться полная замена футеровки. Это более дорогостоящая операция, но она позволяет восстановить трубу до первоначальных характеристик. В некоторых случаях дешевле заменить трубу целиком, особенно если металл тоже изношен.
Профилактика продлевает срок службы покрытия. Регулярные осмотры, соблюдение режимов эксплуатации, аккуратная очистка и своевременное устранение мелких дефектов позволяют избежать крупных аварий. Ведение журнала эксплуатации помогает отслеживать состояние трубопровода и планировать ремонты.
Для ремонта важно использовать тот же тип полиуретана, что и в оригинальной футеровке. Разные марки могут иметь разную адгезию и эластичность, что приведёт к отслоению на границе. Если точный состав неизвестен, проводятся испытания на совместимость.
- Обнаружение дефекта: осмотр, толщинометрия, дефектоскопия.
- Подготовка: очистка, удаление рыхлого слоя, праймер.
- Нанесение: новый слой полиуретана, полимеризация.
- Полная замена: при обширных повреждениях.
- Профилактика: осмотры, режимы, аккуратная очистка, журнал.
- Совместимость: использование того же типа полиуретана.
Экономическая эффективность и срок окупаемости
На первый взгляд, футерованные трубы стоят дороже обычных стальных. Однако при расчёте на весь срок службы картина меняется. Обычная стальная труба в абразивной среде выходит из строя за 6–12 месяцев. Футерованная служит 5–10 лет и более. За этот период затраты на замену, ремонт, простои и потери продукции многократно превышают разницу в цене.
Простои производства — одна из главных статей потерь. Каждый час остановки обогатительной фабрики, химического завода или энергоблока обходится в огромные суммы. Футерованные трубы сокращают количество незапланированных остановок, что напрямую влияет на прибыль.
Снижение гидравлического сопротивления за счёт гладкой поверхности полиуретана позволяет уменьшить мощность насосов и потребление электроэнергии. Это ещё одна статья экономии, которая накапливается годами.
Ремонтопригодность также снижает затраты. Локальное восстановление покрытия стоит значительно дешевле, чем замена целого участка трубопровода. А возможность восстановить трубу без демонтажа экономит время и трудозатраты.
Наконец, экологический аспект. Меньше аварий — меньше утечек агрессивных веществ в окружающую среду. Это снижает риски штрафов и репутационных потерь.
- Срок службы: в 5–10 раз дольше обычной стали.
- Простои: сокращение незапланированных остановок.
- Энергия: снижение гидравлического сопротивления.
- Ремонт: локальное восстановление дешевле замены.
- Экология: меньше утечек и аварий.
Ошибки при выборе и эксплуатации футерованных труб
Одна из распространённых ошибок — неправильный подбор марки полиуретана. Покупатель ориентируется на цену или общие характеристики, не учитывая специфику своей среды. В результате покрытие разрушается через несколько недель. Чтобы избежать этого, нужно предоставить поставщику полную информацию о химическом составе, температуре, абразивности и скорости потока.
Вторая ошибка — экономия на толщине покрытия. Попытка заказать более тонкий слой для снижения стоимости приводит к быстрому износу. Толщина должна рассчитываться исходя из условий эксплуатации, а не из бюджета.
Третья ошибка — нарушение технологии монтажа. Сварка вблизи футеровки, удары, волочение труб по земле — всё это повреждает покрытие. Иногда дефекты незаметны сразу, но проявляются через месяцы. Поэтому монтаж должны выполнять обученные специалисты.
Четвёртая ошибка — отсутствие контроля при эксплуатации. Мелкие трещины и отслоения остаются незамеченными, пока не приведут к крупной аварии. Регулярные осмотры и толщинометрия помогают вовремя выявить проблемы.
Пятая ошибка — использование неподходящих чистящих средств. Агрессивная химия или жёсткие металлические щётки разрушают полиуретан. Нужно применять только совместимые составы и мягкий инструмент.
Шестая ошибка — ремонт «на глаз». Использование случайного полиуретана или неправильная подготовка поверхности приводят к тому, что заплатка отслаивается. Ремонт должен выполняться по той же технологии, что и заводское футерование.
- Неверная марка: подбор без учёта химии и условий.
- Тонкое покрытие: экономия приводит к быстрому износу.
- Монтаж: сварка, удары, волочение повреждают футеровку.
- Эксплуатация: отсутствие осмотров и толщинометрии.
- Очистка: агрессивная химия и жёсткие щётки.
- Ремонт: случайный состав и плохая подготовка.
Перспективы и современные разработки в области футерования
Технологии футерования продолжают развиваться. Появляются новые марки полиуретана с улучшенными характеристиками: повышенной термостойкостью, лучшей адгезией, устойчивостью к специфическим средам. Некоторые производители добавляют в состав наполнители (керамические, стеклянные, углеродные), чтобы повысить износостойкость.
Совершенствуются методы нанесения. Роботизированные системы позволяют получать более равномерное покрытие и снижать человеческий фактор. Разрабатываются портативные установки для футерования на месте эксплуатации, что сокращает логистические расходы.
Активно развивается направление композитных труб, где полиуретан сочетается с другими материалами (стеклопластик, углеволокно). Такие трубы легче стальных, не корродируют и обладают высокой прочностью.
Цифровые технологии тоже находят применение. Системы мониторинга в реальном времени отслеживают состояние покрытия, температуру, давление и предупреждают о приближении критических режимов. Это позволяет перейти от планово-предупредительных ремонтов к ремонтам по фактическому состоянию.
Экологические требования стимулируют разработку биоразлагаемых и менее токсичных составов. Производители стремятся снизить выбросы летучих органических соединений и использовать перерабатываемые материалы.
- Новые марки: термостойкие, с наполнителями, улучшенной адгезией.
- Методы нанесения: роботизация, портативные установки.
- Композиты: полиуретан со стеклопластиком и углеволокном.
- Мониторинг: цифровые системы контроля состояния.
- Экология: менее токсичные и перерабатываемые составы.
Практические рекомендации по заказу и приёмке
При заказе футерованных труб важно чётко сформулировать техническое задание. В нём указываются: диаметр и длина труб, тип среды, её химический состав, температура, давление, скорость потока, абразивность, наличие твёрдых частиц. Чем подробнее ТЗ, тем точнее поставщик подберёт марку полиуретана и толщину покрытия.
Стоит запросить у поставщика образцы покрытия и протоколы испытаний. Если есть возможность, посетить производство и посмотреть, как выполняется футерование. Это даёт уверенность в качестве и позволяет задать вопросы технологам.
При приёмке проверяется соответствие труб проекту: диаметр, длина, толщина покрытия, отсутствие видимых дефектов. Проводятся измерения толщиномером, проверка адгезии, визуальный осмотр внутренней поверхности. Если есть сомнения, заказывается независимая экспертиза.
Документы, которые должны прилагаться: паспорт изделия, сертификат качества, протоколы испытаний, гарантийный талон, инструкция по монтажу и эксплуатации. Их наличие говорит о серьёзном подходе производителя.
Гарантия должна покрывать не только материалы, но и работы по футерованию. Срок гарантии обычно составляет от 12 до 36 месяцев в зависимости от условий. Важно уточнить, что именно покрывается гарантией и какие условия её сохранения.
- ТЗ: диаметр, среда, температура, давление, абразивность.
- Образцы: запрос покрытия и протоколов испытаний.
- Приёмка: проверка размеров, толщины, адгезии, дефектов.
- Документы: паспорт, сертификат, протоколы, гарантия, инструкция.
- Гарантия: материалы и работы, условия сохранения.
Сферы, где футерованные трубопроводы особенно востребованы
Горно-обогатительные комбинаты — крупнейшие потребители футерованных труб. Гидротранспорт пульпы, содержащей твёрдые частицы, разрушает обычные трубы за считанные месяцы. Полиуретановая футеровка позволяет эксплуатировать трубопроводы годами без замены.
Металлургические заводы используют футерованные трубы для подачи шламов, кислотных растворов, оборотной воды с примесями. В доменном и сталеплавильном производстве такие трубы незаменимы для систем газоочистки и водоподготовки.
Химические предприятия транспортируют по футерованным трубам агрессивные реагенты, растворители, кислоты и щёлочи. Полиуретан устойчив к большинству из них, что обеспечивает герметичность и безопасность.
Энергетика применяет футерованные трубы в системах золошлакоудаления, где зола и шлак обладают высокой абразивностью. Также они используются в системах охлаждения и водоподготовки.
Цементные заводы транспортируют абразивные смеси, пыль, шлам. Футерованные трубы выдерживают эти нагрузки и снижают частоту ремонтов.
Нефтегазовая отрасль использует футерованные трубы для перекачки пластовых вод с механическими примесями и коррозионно-активными компонентами. Это продлевает срок службы оборудования и снижает риск аварий.
- Горно-обогатительные комбинаты: гидротранспорт пульпы.
- Металлургия: шламы, кислоты, оборотная вода.
- Химическая промышленность: агрессивные реагенты.
- Энергетика: золошлакоудаление, охлаждение.
- Цементные заводы: абразивные смеси и пыль.
- Нефтегаз: пластовые воды с примесями.
Что учитывать при расчёте стоимости и бюджета проекта
Стоимость футерованного трубопровода складывается из нескольких составляющих. Первая — стоимость самой трубы. Вторая — стоимость полиуретана и работ по футерованию. Третья — подготовка поверхности, которая может быть дорогостоящей при сильной коррозии. Четвёртая — логистика, монтаж, пусконаладка.
Цена полиуретана зависит от марки, толщины покрытия и объёма заказа. Специальные марки с улучшенными характеристиками стоят дороже стандартных. Толщина покрытия прямо влияет на расход материала. Крупные заказы обычно получают скидки.
Подготовка поверхности может включать дробеструй, пескоструй, химическое травление. Чем сильнее загрязнение и коррозия, тем больше затрат. Иногда дешевле купить новые трубы, чем восстанавливать старые.
Логистика футерованных труб требует аккуратности: их нельзя перевозить без защиты, так как покрытие можно повредить. Стоимость доставки может быть выше, чем для обычных труб.
Монтаж тоже имеет свою цену. Фланцевые соединения, специальные прокладки, обученные монтажники — всё это включается в бюджет. Экономия на монтаже приводит к повреждению покрытия и дополнительным расходам.
Бюджет проекта должен включать резерв на непредвиденные расходы. Обычно это 10–15% от общей суммы. Также стоит предусмотреть расходы на будущие осмотры и ремонты.
- Труба: базовая стоимость металла.
- Футерование: полиуретан, работы, толщина покрытия.
- Подготовка: очистка, травление, грунтовка.
- Логистика: аккуратная перевозка с защитой.
- Монтаж: соединения, прокладки, специалисты.
- Резерв: 10–15% на непредвиденные расходы.
Как продлить срок службы футерованного трубопровода
Срок службы футерованного трубопровода зависит не только от качества изготовления, но и от условий эксплуатации. Соблюдение режимов — главный фактор. Нельзя превышать давление, температуру и скорость потока, на которые рассчитана труба. Гидроудары особенно опасны: они могут оторвать
