3D-модель для АГР — это не просто визуальная заготовка для красивых ракурсов. При подготовке архитектурно-градостроительного решения модель должна корректно передавать объём, пропорции, фасадные решения, посадку объекта на участок и взаимодействие здания с окружающей застройкой. От качества модели напрямую зависит точность визуализаций, удобство проверки проекта и скорость прохождения согласований.
Для АГР важно не перегружать модель лишними деталями, но при этом сохранить достаточную архитектурную выразительность. Ошибки в масштабе, геометрии, координатах или форматах передачи могут привести к доработкам, повторной подготовке материалов и увеличению сроков. Поэтому требования к 3D-модели нужно учитывать ещё на этапе постановки задачи.
Чтобы АГР модель прошла согласование без замечаний и строго соответствовала нормативам, доверьте её создание экспертам с успешным опытом в подобных процедурах.
Требования к точности геометрии модели
Геометрия 3D-модели для АГР должна точно соответствовать проектным решениям. В первую очередь это касается общей формы здания, высотных отметок, габаритов, конфигурации фасадов, кровли, стилобата, входных групп и основных архитектурных элементов.
Модель должна корректно отражать:
- фактические размеры здания;
- количество этажей;
- высоту этажей и общую высоту объекта;
- форму плана и объёмно-пространственную композицию;
- выступающие и заглублённые элементы фасада;
- конфигурацию кровли;
- расположение входов, арок, проездов, террас и балконов.
Даже небольшие искажения геометрии могут стать заметными при размещении объекта в городской среде. Например, неверная высота парапета, упрощённая форма кровли или смещённые оконные оси способны изменить восприятие здания на визуализациях.
Для АГР не всегда требуется строительная детализация уровня рабочей документации, но объёмная структура должна быть достоверной. Модель должна показывать не условный образ здания, а именно тот архитектурный объём, который планируется к согласованию.

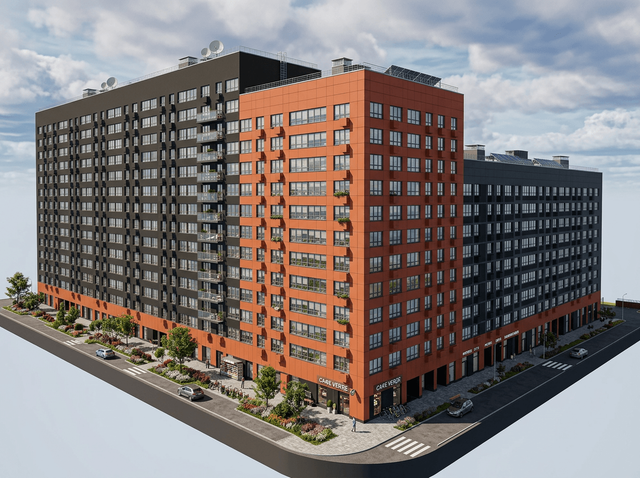

Требования к проработке фасадов и архитектурных элементов
Фасады — один из ключевых элементов 3D-модели для АГР. Именно по ним оцениваются архитектурный облик здания, его пластика, ритм, материалы и визуальное взаимодействие с окружением.
В модели должны быть проработаны основные фасадные элементы:
- оконные и дверные проёмы;
- витражи и остекление;
- балконы, лоджии, эркеры;
- карнизы, пояски, ниши и декоративные элементы;
- входные группы;
- козырьки и навесы;
- облицовочные материалы;
- технические зоны, если они видимы с общественных пространств.
При этом важно не уходить в чрезмерную детализацию. Например, мелкую фурнитуру, внутренние крепления, болты, скрытые инженерные элементы и декоративные детали, не влияющие на восприятие архитектурного облика, обычно нет смысла моделировать отдельно. Их можно передать текстурами, картами рельефа или упрощённой геометрией.
Для АГР особенно важна читаемость фасадов на средних и дальних ракурсах. Модель должна хорошо смотреться в контексте улицы, квартала или панорамного вида, а не только вблизи.
Оптимальный уровень детализации для АГР
Оптимальный уровень детализации зависит от задачи, стадии проекта и требований согласующего органа. Для АГР обычно используется модель, которая сочетает точную архитектурную геометрию и умеренную детализацию.
Главная цель — показать проектное решение достаточно ясно, но без избыточной нагрузки на сцену. В модели должны быть видны все элементы, которые влияют на внешний вид здания и его восприятие в городской среде.
К обязательной детализации можно отнести:
- общий объём здания;
- основные архитектурные членения;
- фасадную сетку;
- оконные и дверные проёмы;
- материалы фасада;
- входные группы;
- кровлю и парапеты;
- благоустройство в пределах видимой зоны, если оно входит в материалы АГР.
К необязательной или условной детализации относятся элементы, которые не имеют значения для оценки архитектурного решения:
- мелкие крепёжные детали;
- внутренние инженерные системы;
- мебель внутри помещений;
- сложная внутренняя планировка, если она не видна снаружи;
- мелкие декоративные элементы, которые можно заменить текстурой.
Хорошая 3D-модель для АГР должна быть достаточно подробной для визуализации и достаточно лёгкой для работы в специализированном программном обеспечении.
Оптимизация количества полигонов: баланс качества и производительности
Количество полигонов напрямую влияет на производительность при работе с моделью. Чем тяжелее модель, тем сложнее её импортировать, редактировать, визуализировать и передавать между участниками проекта. Поэтому оптимизация геометрии — обязательная часть подготовки 3D-модели для АГР.
Избыточное количество полигонов часто появляется из-за:
- слишком детализированных декоративных элементов;
- импортированных объектов без оптимизации;
- сложных круглых форм с чрезмерным количеством сегментов;
- дублирующихся или скрытых поверхностей;
- неочищенной BIM-модели;
- использования высокополигональных библиотечных объектов.
Для АГР важно сохранить визуальное качество, но убрать всё, что не влияет на итоговое восприятие. Округлые элементы можно упростить до разумного количества сегментов, мелкие детали заменить текстурами, скрытую геометрию удалить, а повторяющиеся элементы оптимизировать через экземпляры.
Оптимизированная модель имеет несколько преимуществ:
- быстрее открывается и обрабатывается;
- проще передаётся между специалистами;
- стабильнее работает в сценах с окружением;
- легче используется для рендеринга и проверки;
- снижает риск ошибок при экспорте в другие форматы.
При этом чрезмерное упрощение тоже вредно. Если фасады становятся плоскими, оконные проёмы теряют глубину, а архитектурные элементы исчезают, модель перестаёт выполнять свою задачу. Поэтому нужен баланс между качеством визуального представления и технической лёгкостью.
Корректность масштаба и привязка к координатам
Один из важнейших технических параметров 3D-модели для АГР — корректный масштаб. Модель должна быть создана в реальных единицах измерения и соответствовать проектным габаритам. Если объект передан в неверном масштабе, его невозможно точно разместить в градостроительном контексте.
Также важна корректная привязка к координатам. Особенно это актуально, если модель используется вместе с геоподосновой, ситуационным планом, цифровой моделью местности или окружающей застройкой.
Необходимо проверить:
- единицы измерения модели;
- соответствие габаритов проектной документации;
- положение объекта относительно участка;
- высотные отметки;
- ориентацию по сторонам света;
- совпадение с посадкой на генплане;
- отсутствие случайных смещений при экспорте.
Если модель передаётся в нескольких форматах, важно убедиться, что при конвертации не меняются масштаб, координаты и ориентация объекта. Распространённая ошибка — когда модель в одном формате расположена корректно, а после экспорта в другой формат оказывается смещённой, повёрнутой или уменьшенной.
Для согласования АГР такие ошибки могут стать критичными, поскольку объект должен быть показан в правильном положении относительно существующей застройки, дорог, красных линий, рельефа и благоустройства.
Форматы передачи 3D-модели для согласования
Формат передачи 3D-модели зависит от требований заказчика, проектной команды, визуализаторов и согласующих инстанций. Универсального формата, подходящего для всех случаев, не существует, поэтому часто модель передают сразу в нескольких вариантах.
На практике для подготовки и согласования АГР могут использоваться следующие форматы:
Для АГР часто требуется не только сама модель, но и связанные материалы: текстуры, схемы, чертежи, визуализации, пояснения к материалам фасада, данные по высотным отметкам и посадке здания.
При передаче модели важно сохранять структуру файлов. Текстуры должны быть приложены в отдельной папке, пути к ним должны быть корректными, а наименования объектов и материалов — понятными. Если модель содержит внешние ссылки, их нужно также передать или предварительно встроить.
Хорошая практика — предоставлять модель в рабочем формате и в одном или двух обменных форматах. Это снижает риск несовместимости и ускоряет работу специалистов, которые будут использовать модель дальше.
Как проверить модель перед сдачей: чек-лист основных требований
Перед передачей 3D-модели для АГР необходимо провести техническую и визуальную проверку. Это помогает заранее выявить ошибки, которые могут привести к замечаниям или задержкам.
Базовый чек-лист проверки 3D-модели:
- геометрия здания соответствует проектным решениям;
- габариты, высота и этажность проверены;
- фасады проработаны в нужном объёме;
- оконные и дверные проёмы расположены корректно;
- входные группы, балконы, лоджии и кровля отображены правильно;
- материалы фасада назначены и имеют понятные названия;
- текстуры подключены и передаются вместе с моделью;
- модель не содержит лишней скрытой геометрии;
- количество полигонов оптимизировано;
- отсутствуют дублирующиеся объекты;
- масштаб соответствует реальным единицам измерения;
- объект корректно расположен относительно участка;
- координаты и ориентация не сбиваются при экспорте;
- модель открывается в согласованных программах;
- экспортные форматы проверены после сохранения;
- структура файлов понятна для передачи;
- все необходимые связанные файлы приложены.
Дополнительно стоит проверить модель на нескольких типовых ракурсах: с уровня пешехода, с высоты окружающей застройки, с основных улиц и видовых точек. Это позволит оценить, насколько корректно воспринимается архитектурный облик объекта.
3D-модель для АГР должна быть точной, понятной, оптимизированной и совместимой с рабочими процессами всех участников проекта. Чем раньше определены требования к геометрии, детализации, масштабу и форматам, тем меньше риск доработок на этапе согласования. Правильно подготовленная модель ускоряет выпуск материалов, повышает качество визуализаций и помогает представить архитектурное решение максимально убедительно.
